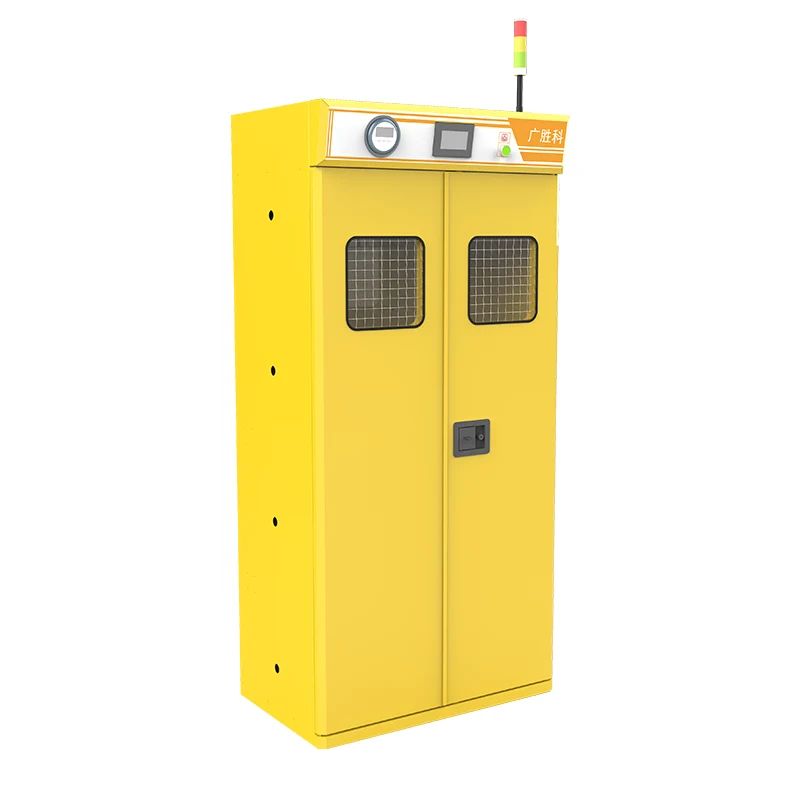

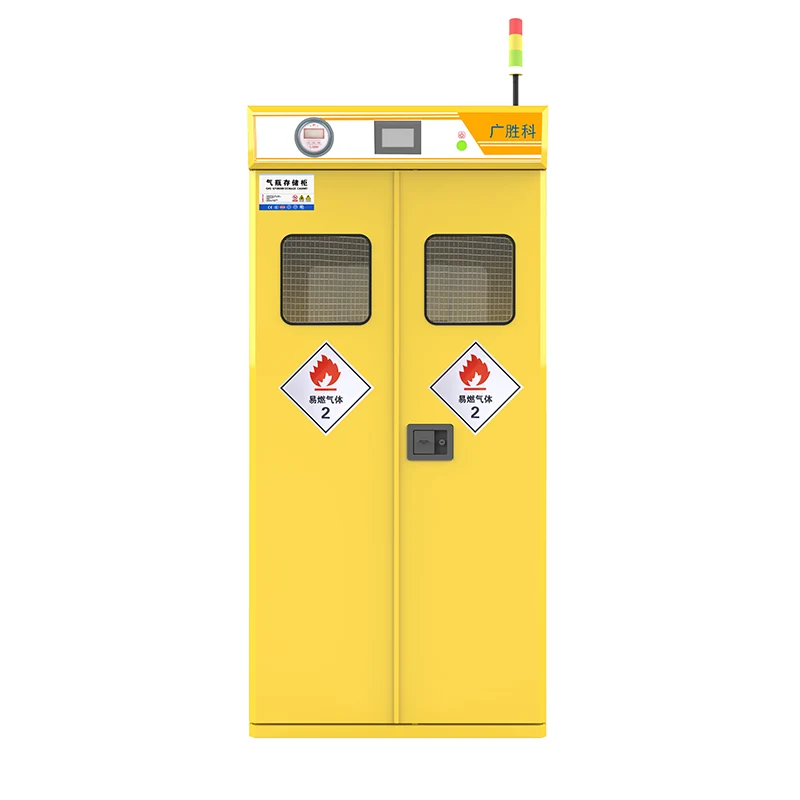

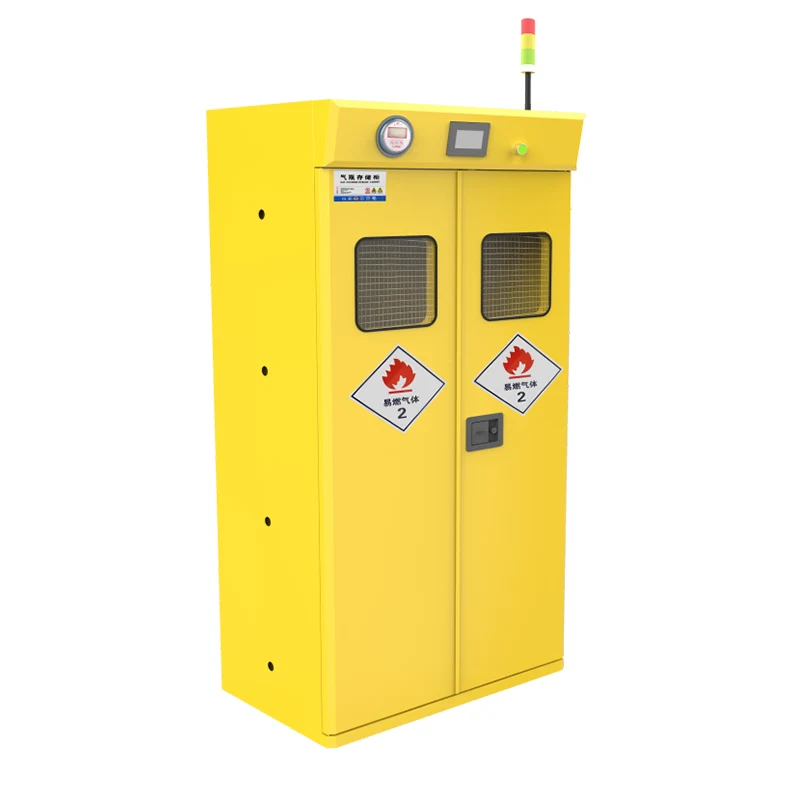

İntellektual ikiqat şüşəli partlayışa davamlı qaz silindrli saxlama şkafı

Partlayışa davamlı qaz silindrinin saxlama şkafı metan, asetilen, hidrogen, oksigen və inert qazlar daxil olmaqla müxtəlif təhlükəli alışan və partlayıcı qazlar üçün nəzərdə tutulmuş təhlükəsiz saxlama həllidir. Yüksək təhlükəsizlik, etibarlılıq və keyfiyyəti təmin edən siqnalizasiya funksiyası ilə təchiz edilmişdir.

1. Kabinetin orqanı

Şkaf hər birinin qalınlığı ≥1,5 mm olan iki qatlı yüksək keyfiyyətli soyuq haddelenmiş polad lövhələrdən tikilmişdir. Tuzlama və fosfatlama prosedurlarından keçdikdən sonra səth elektrostatik olaraq epoksi qatranı ilə püskürtülür, turşulara, qələvilərə və pasa qarşı əla müqavimət göstərir. Xarici qapı paneli 1,5 mm qalınlığında bir quruluşa malikdir və ara təbəqə keramika lifi odadavamlı materialla doldurulur.

2. Qapı paneli

Qapı paneli çıxarıla bilən menteşələrlə və ön tərəfdə şəffaf partlayışa davamlı şüşə baxış pəncərəsi ilə təchiz olunub ki, bu da istifadəçilərə şkaf daxilində qaz balonlarının istifadə vəziyyətini müşahidə etməyə imkan verir.

3. Baxış pəncərəsi

Baxış pəncərəsi temperli şüşədən hazırlanmışdır, unikal və yeni dizayna malikdir.

4. KEÇMƏ DƏYİ

İçərisində düzgün qaz sirkulyasiyasını təmin etmək üçün şkafın yan tərəfində PASS dəliyi var.

5. Daşınan Təsbit Cihazı

Daşınan bərkidici qurğu müxtəlif hündürlükdə və diametrdə qaz balonlarının saxlanmasını yerləşdirə bilər. O, qaz silindrlərinin aşmasının qarşısını almaq üçün 304 paslanmayan poladdan zəncir tipli sabit bərkitmə mexanizmindən istifadə edir.

6. Mexanik pedal

Pedal mexaniki eniş lövhəsidir. Şkafın aşağı hissəsində qaz balonlarının asan yüklənməsini və boşaldılmasını asanlaşdıran tənzimlənən paslanmayan poladdan hazırlanmış naxışlı pedal var.

7. Kilidləmə cihazı

Gücləndirilmiş təhlükəsizliyi təmin edən üç nöqtəli əlaqə kilidi istifadə olunur.

8. Siqnal cihazı

Yüksək səsli, lakin qıcıqlandırıcı olmayan səsli və vizual siqnalizasiya sistemi qəbul edilmişdir.

9. Avtomatik egzoz sistemi (İstəyə görə)

10. Qaz çıxarma klapanı

Qaz egzoz klapan iki klapanlı struktur dizaynına malikdir. Qaz təzyiqi qeyri-kafi olduqda avtomatik olaraq siqnal verəcək və sönəcək.

11. Mənfi təzyiq göstəricisi

Şkaf daxilində mənfi təzyiq qazın növünə görə təyin edilə bilər. O, istifadəçilərə kabinet daxilində mənfi təzyiqi izləməyə imkan verir. Şkafın içindəki sensor qaz sızması aşkar etdikdə və həyəcan siqnalını işə saldıqda, üst fan avtomatik olaraq işə düşəcək və iş sahəsinin təhlükəsizliyini qorumaq üçün qazı egzoz borusu vasitəsilə xaric edəcək.

12. Nəzarət sistemi

Nəzarət sistemində seçim üçün əvvəlcədən quraşdırılmış 40 tez-tez istifadə olunan qaz parametrləri var.

13. Avtomatik Qapı Bağlayan Qurğu

Şkafdan kənarda temperatur 70°C-ə çatdıqda qaz balonunun şkaf qapısının kilidləmə qurğusu avtomatik olaraq əriyəcək və qapı avtomatik bağlanaraq yanğının içəriyə yayılmasının qarşısını alacaq.

14. Təzyiq Monitorinqi

Qaz silindrinin şkafının içərisində mənfi təzyiq real vaxt rejimində göstərilir. Təzyiq müəyyən edilmiş dəyərdən aşağı olduqda, fan avtomatik olaraq işə düşəcək. Silindr daxilində maksimum mənfi təzyiq 60 Paskala çata bilər.

15. Avtomatik keçid cihazı

Bir silindrdə qaz təzyiqi qeyri-kafi olduqda, avtomatik olaraq tam silindr sahəsinə keçəcəkdir. Hər iki silindrdə qaz təzyiqi qeyri-kafi olduqda, əsas klapan avtomatik olaraq bağlanır.

16. Paslanmayan Polad Yarımavtomatik Qaz Kommutasiya Sistemi

Bu sistem C₂H₂, CO₂, AR, N₂, HE, O₂ və AIR üçün uyğundur. Maksimum giriş təzyiqi 20MPa, çıxış təzyiqi isə 0 ilə 1.6MPa arasında dəyişir. O, 1-istifadə-1-gözləmə rejimində işləyir və təzyiq relyef klapan da daxil olmaqla 4 diafraqma klapan (2 açma-söndürmə klapan və 2 təmizləmə klapan) ilə təchiz edilmişdir. Giriş və çıxış interfeysləri 1/4” NPT (F)-dir.

17. Partlayışa davamlı solenoid klapan

18. Rəqəmsal Ekran Aşağı Təzyiq Siqnalı (RY-PLB)

O, maye kristal displey, səsli və vizual həyəcan siqnalı və rəqəmsal displeylə 1-4 kanala nəzarət edə bilir.

19. Paslanmayan Polad Təzyiq Sensoru

Diapazon: 0 - 20MPa; Çıxış: 4 - 20mA; Dəqiqlik: 0,5% FS; Quraşdırma ipi: 1/4NPT

Ehtiyat tədbirləri və Baxım

Tərkibində eyni qaz növü olan qaz balonlarını eyni şkafda saxlayın. Müxtəlif qaz növlərini qarışdırmayın.

Qaz balon şkafını quraşdırarkən onu divara söykəyin və düz olduğundan əmin olun.

Həftədə bir dəfə həyəcan siqnalını yoxlayın. Tipik olaraq, bir neçə saniyə ərzində hava girişinin yaxınlığında qazı buraxmaq üçün alışmayan alışqan istifadə edin. Siqnal səsli və vizual siqnalla cavab verirsə, o, düzgün işləyir. Əks təqdirdə, bir mütəxəssislə yoxlayın və təmir edin. (Qeyd: Sınaq zamanı heç vaxt böyük miqdarda yüksək konsentrasiyalı qazı birbaşa siqnalizasiyanın daxili sensoruna püskürtməyin, çünki bu sensoru zədələyə bilər.)

Şkafın içini təmiz saxlayın və sensorun hava girişindən müntəzəm olaraq toz və ya digər zibilləri təmizləyin.

Qeyd: Qaz balonları şkafda saxlandıqda, normal, insan səbəbkarı olmayan şəraitdə heç bir problem olmamalıdır. Uzun müddət fəaliyyətsizlik səbəbindən yavaş və ya cavab verməyən həyəcan siqnallarının qarşısını almaq üçün işçilər məhsulun normal işləməsini təmin etmək üçün tüstü və qazdan istifadə edərək həyəcan testləri keçirə bilərlər. Özünü sınamaq ümumiyyətlə iki ayda bir tövsiyə olunur.

Parametr (Spesifikasiya)

Xüsusiyyət və Tətbiq

Ağıllı partlayışa davamlı qaz balon şkafı qabaqcıl ağıllı təhlükəsizlik mühafizə sistemi ilə seçilir. O, müxtəlif yüksək dəqiqlikli monitorinq zondları, o cümlədən qazın konsentrasiyasına nəzarət zondları, təzyiq monitorinqi zondları və s. ilə təchiz olunub ki, onlar şkaf daxilində qazın vəziyyətini real vaxt rejimində dəqiq şəkildə izləyə bilirlər. Qaz sızması aşkar edildikdən sonra o, dərhal yüksək desibelli səsli və vizual həyəcan siqnalları verəcək və təhlükənin dərhal aşkar edilməsini təmin etmək üçün müvafiq personalın mobil cihazlarına həyəcan mesajları göndərəcək. Şkafın içərisindəki qaz təzyiqi anormal dəyişdikdə, ağıllı idarəetmə sistemi sürətlə reaksiya verəcək və təzyiq problemləri nəticəsində yaranan təhlükəsizlik qəzalarının qarşısını almaq və qönçədəki təhlükəni aradan qaldırmaq üçün qaz təchizatını avtomatik olaraq kəsəcək.

Elektron çip istehsalı emalatxanasında istehsal prosesində yanar, partlayıcı, təzyiqə və qazın təmizliyinə son dərəcə yüksək tələblərə malik olan silan və fosfin kimi xüsusi qazlardan istifadə edilir. Ağıllı partlayışa davamlı qaz silindrli şkaf bu qazların vəziyyətini real vaxt rejimində izləyə bilər. Sızma və ya anormal təzyiq olduqda, emalatxananın istehsal təhlükəsizliyini və məhsulun keyfiyyətini təmin etmək üçün tez bir zamanda həyəcan verəcək və qaz təchizatını kəsəcəkdir. İri miqyaslı elmi-tədqiqat müəssisələrinin kimya laboratoriyalarında çoxsaylı eksperimental qazlar bir arada mövcuddur və qazdan istifadə və saxlama mühiti mürəkkəbdir. İntellektual partlayışa davamlı qaz silindrli şkafının ağıllı monitorinq və mühafizə funksiyaları mürəkkəb vəziyyətlərlə effektiv şəkildə məşğul ola, elmi tədqiqatçılar üçün təhlükəsiz və etibarlı eksperimental mühit yarada və elmi tədqiqat layihələrinin rəvan davam etməsinə kömək edə bilər.
